> ELIM MED Series > 제품소개

제품소개

  • sub_제품소개MED1600.jpg

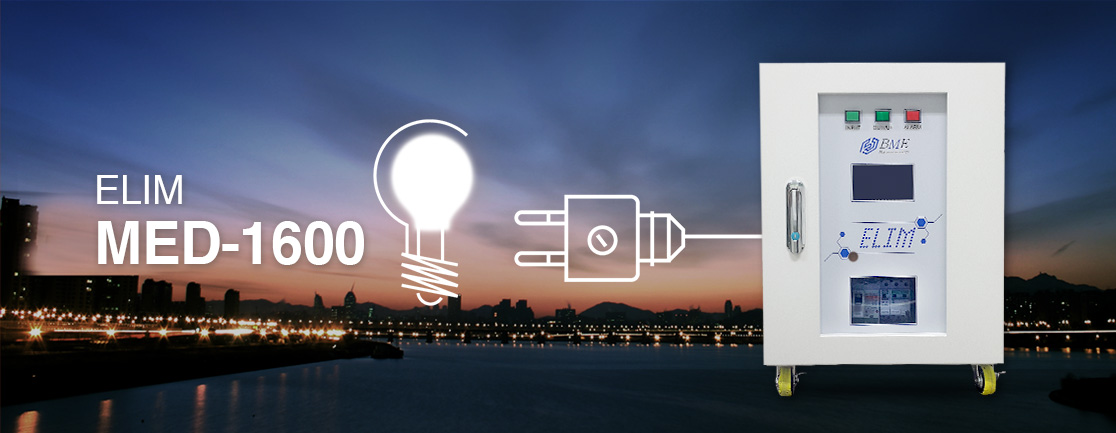

MED-1600은 정전시나 재난 발생 시, 통신 장비에 전기를 지속적으로 공급 해줌으로써 통신 시스템을 유지시켜주는 무정전 전원 공급장치(uninterruptible power supply / UPS)장치입니다.

﹒평상시에는 상용전원(AC)을 이용하여 배터리를 충전하는 동시에 전기를 사용가능
﹒정전 및 지진, 화재 등 재난 발생 시에는 내장된 배터리를 통하여 통신장비에 전기를 공급 가능
﹒비상시 관리자에게 비상 알림 메시지 전송

Front Side

  • sub_제품소개MED1600_front.jpg

Backwards

  • sub_제품소개MED1600_back.jpg

Specification

Description
Input power AC Voltage 230V
Frequency 50Hz
Output power AC Voltage 90V
Mazimum current 3A
Average Continuous current 2.5A
Connector Universal type
Backup time 240 min
Frequency 50Hz
DC Voltage 12V
Maximum current 2A
Average Continuous current 1.5A
Connector Circular 5.5 / Cigar jack
Backup time 240 min
Battery System Lithium battery with BMS
Backup time(Minimum) 240 min
Minimum Capacity 1.3kWh
Voltage 24V(7Seres, 60Ah, LFP)
Other System Smoke sensor

How to use the Switch

Step 1 → 스위치는 제품 내부에 위치 해 있습니다.

Step 2 → 문을 여는 방법은 아래의 사진 순서와 같습니다.

  • sub_제품소개MED1600_image01.jpg

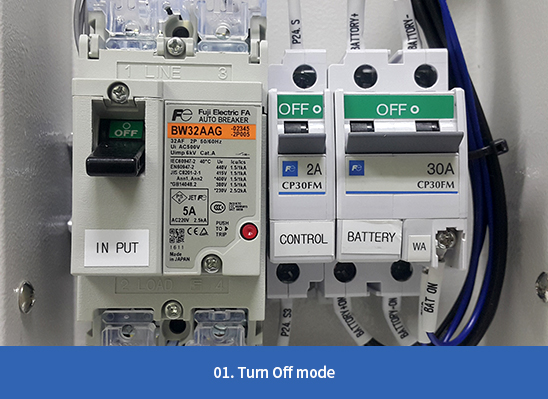

Step 3 → 스위치는 오른쪽부터 Battery -> Control -> Input 순으로 작동시킵니다.

  • sub_제품소개MED1600_image02-1.jpg
  • sub_제품소개MED1600_image02-2.jpg
  • sub_제품소개MED1600_image02-3.jpg
  • sub_제품소개MED1600_image02-4.jpg

※ Control touch panel 화면이 완전히 켜진 후, AC Input switch를 켜십시오.

How to use the Control Panel Touch Display

Step 1 → Control 스위치를올려서 제품의 전면부 Touchcable Control Panel Display를 작동시켜줍니다.

  • sub_제품소개MED1600_image03.jpg

Step 2 → Input 스위치를 올리면, 첫 번째 램프(INPUT)가 점등됩니다.

  • sub_제품소개MED1600_image04.jpg

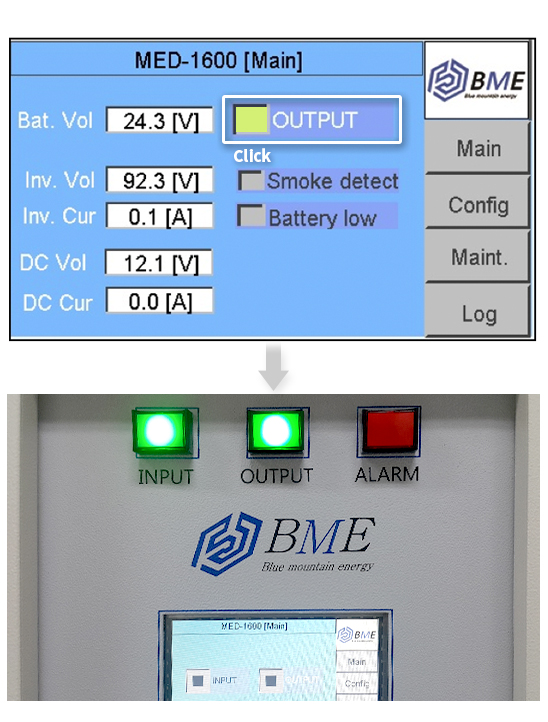

Step 3 → Output 사용 시, 장비의 후면부에 위치한 universal jack에 사용하려는 기기를 연결한 뒤에 control panel의 output 체크박스를 터치하여 사용하며, 사용시 두 번째 램프가 점등됩니다. 반대로 Output을 차단할 경우, 체크박스를 한번 더 터치하면 두 번째 램프가 꺼지면서 비활성 모드로 전환됩니다.

  • sub_제품소개MED1600_image05.jpg

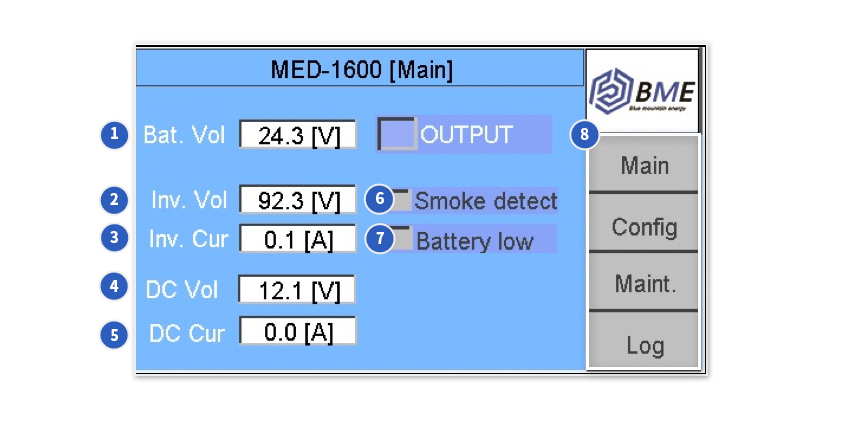

How to read the Control Panel Touch Display
  • sub_제품소개_MED1600_ControlPanelTouchDisplay.jpg

1. Bat. Vol : Battery Voltage로 Battery의 전압을 나타냅니다.


2. Inv. Vol : Inverter Voltage로 Output mode 사용 시, 출력되는 AC 전압을 나타냅니다.


3. Inv. Cur : Inverter Current로 Output mode 사용 시, 출력되는 AC 전류를 나타냅니다.


4. DC Vol : Dc Voltage로 Output mode 사용 시, 출력되는 DC 전압을 나타냅니다.


5. DC Cur : DC Current로 Output mode 사용 시, 출력되는 DC 전류를 나타냅니다.


6. Smoke detect : Smoke sensor가 작동하면 Alarm Lamp가 점등되고 Buzzer가 울리며, Display의 Smoke detect 부분의 체크박스가 점멸 합니다.


7. Battery low : Battery의 전압이 일정 이하로 낮아지면, Alarm Lamp와 Buzzer가 점멸하며, Battery low 부분의 체크박스가 점멸 합니다. 이때에는 Battery 보호를 위하여 OUTPUT 체크박스가 체크 되어 있더라도 출력이 차단 됩니다. 이후 AC 입력이 정상적으로 공급되어 Battery가 충전되면 차단이 해제 됩니다.


8. Main, Config, Maint., Log button : 추후 기능 추가 시 활성화 될 예정입니다.

How to use the Backwards

  • sub_제품소개_MED1600_back.jpg

1. Ethernet port: Reserved.


2. Buzzer: 시스템 상에 문제 발생 시, 전면부의 알람 램프가 점등되며 경고음이 발생합니다.


3. RS-232/485: Reserved.


4. AC input: 상용 전원(230V 50Hz)을 연결하여 시스템을 활성화 시켜줍니다.


5. DC 12V: 사용자의 필요에 따라서 DC 12V 출력 단자로 원하는 장치에 전원 공급이 가능합니다.


6. DC 12V cigar jack: 사용자의 필요에 따라서 DC 12V cigar jack으로 원하는 장치에 전원 공급이 가능합니다.


7. AC Output: 사용 기기의 전원공급에 사용됩니다. 정전 시, Backup time동안 기기에 전력을 공급할 수 있습니다.(배터리 완충 기준)


Precautions(주의사항)


- DC 12V 출력 단자에 2A를 초과하는 전류를 사용하지 마십시오.

- AC 90V 출력 단자에 3A를 초과하는 전류를 사용하지 마십시오.

- 장시간 습기와 빗물에 노출되지 않도록 주의하십시오.

- 직사광선을 피하시고 통풍이 잘 되는 그늘진 곳에서 사용하십시오.

- 사용 시에는 반드시 포장박스에서 제품을 꺼내 평평한 곳에 놓고 사용하십시오.

- 과 충전과 방전은 배터리의 수명 단축의 원인이 되니 주의하여 사용하십시오.

- 배터리의 수명을 오래 유지하기 위하여 사용하지 않을 때에는 반드시 전원을 끄고 보관하십시오.

- 제품은 사용하지 않더라도 자연 방전이 되므로 최소 1년에 한 번은 충전하십시오.
